Viti a ricircolo di sfere

ISEL
Viti per le movimentazioni lineari

Una vasta gamma di viti a ricircolo di sfere disponibili nei diametri 12/16/20/25mm con passo, che a seconda dei modelli, può arrivare a 2,5/4/5/10/20mm.
Viti disponibili sia come standard tagliate a misura con o senza lavorazione, ma anche su specifica del cliente.

Viti rullate e lucidate in materiale CF53 con trattamento di indurimento induttivo HRC60+-2.
Lunghezze standard disponibili fino a 3052mm con classe di tolleranza ISO 7 e precisione inferiore a 0,01mm/300mm.

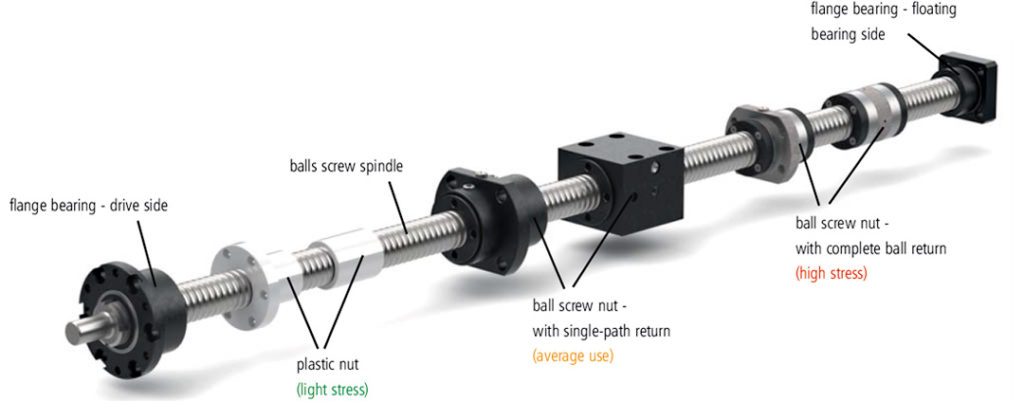

Per tutti i modelli sono disponibili i relativi elementi di montaggio e di trazione come ad esempio chiocciole con corpo plastico o in metallo, manicotti di montaggio fissi e scorrevoli, cuscinetti, flange e giunti elastici con relative cuffie.

vite

ISEL produce internamente le viti rullate per le movimentazioni con chiocciole e carrelli a ricircolo di sfere.

Se ti servono ulteriori informazioni, consulta il sito ISEL

  • Finiture possibili delle viti
    Le viti per movimentazioni lineari, con carrelli a ricircolo sfere, possono venire rastremate sulle estremità in tanti modi a seconda delle applicazioni.
    La finitura può essere presente da un solo lato o su entrambi i lati. Oltre alla finitura standard ISEL, la si può realizzare su specifica del cliente.
    Sono disponibili con vari diametri e passi del filetto per avanzamenti più o meno rapidi.
    Sono realizzate in acciaio CF53 indurito HRC60 secondo DIN17212, e secondo DIN69051, Parte 3, Tolleranza in classe 7
  • vite diametro 12mm Vite rullata Ø 12mm con passo da 2,5 / 5mm lunghezza sino a 3052mm.

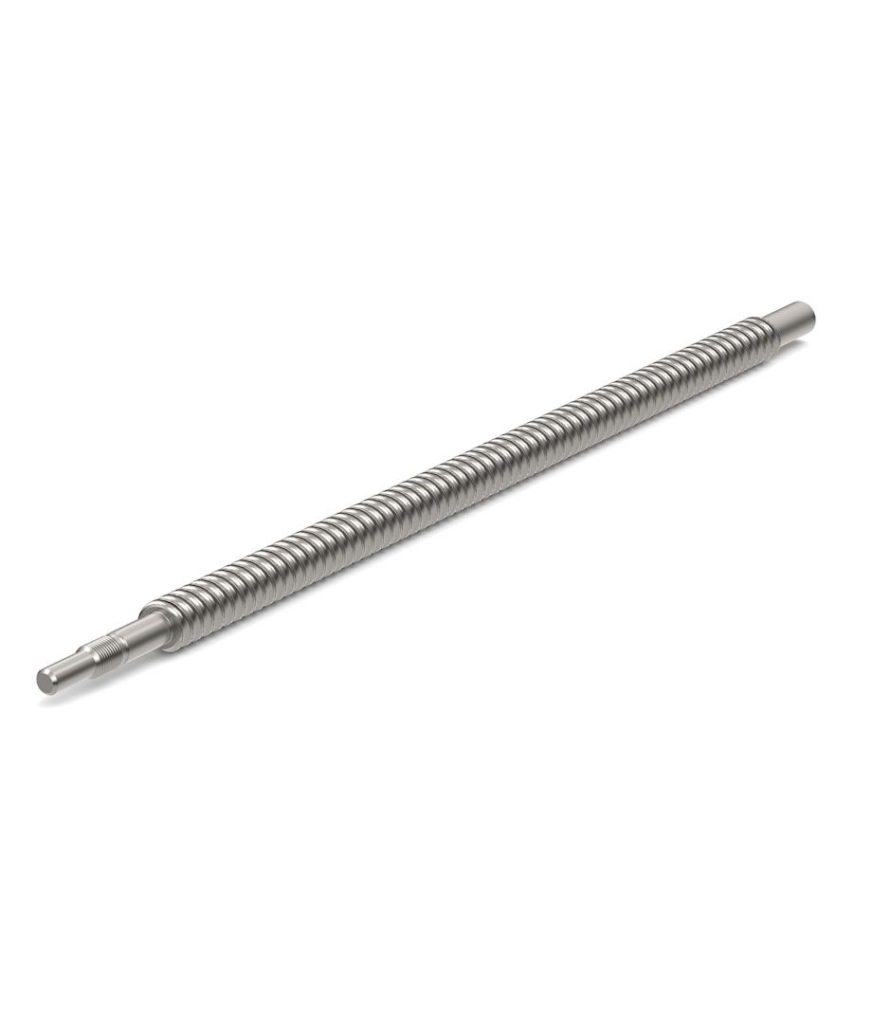

  • vite diametro 16mm Vite rullata Ø 16mm con passo da 2,5 / 4 / 5 / 10 / 20mm lunghezza sino a 3052mm.
  • vite diamtro 20mmVite rullata Ø 20mm con passo da 5 / 10 / 20mm lunghezza sino a 3052mm.

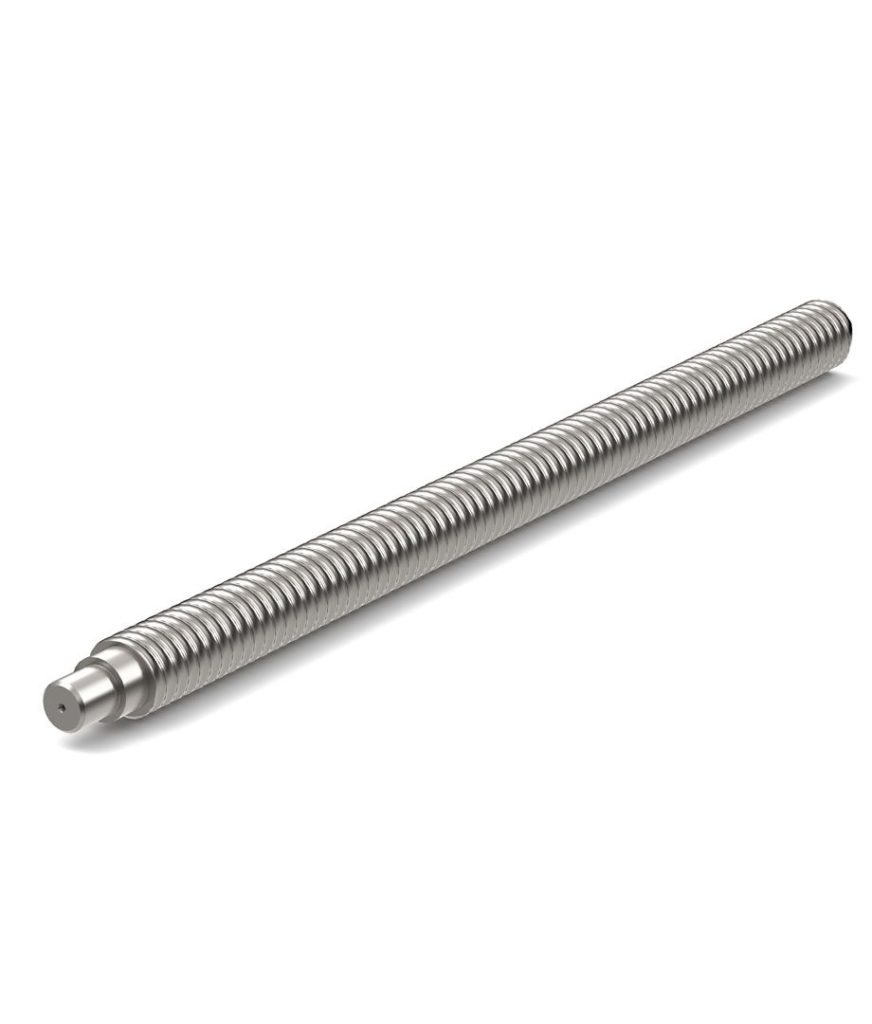

  • Vite diametro 25mm Vite rullata Ø 25mm con passo da 5 / 10 / 20mm lunghezza sino a 3000mm.

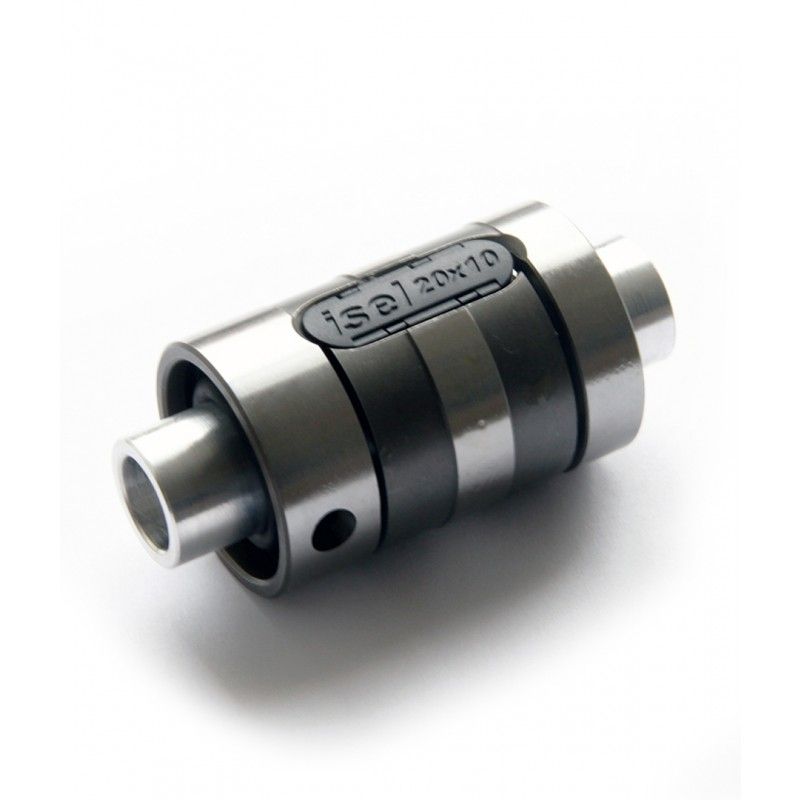

  • giunto elastico chiocciola di scorrimento per carichi medi, diametri ammessi Ø12 mm = 2,5 / 5 mm, Ø16 mm = 2,5 / 4 / 5 / 10 / 20 mm, Ø20 mm = 5 / 10 mm, Ø25 mm = 5 / 10 / 20 mm

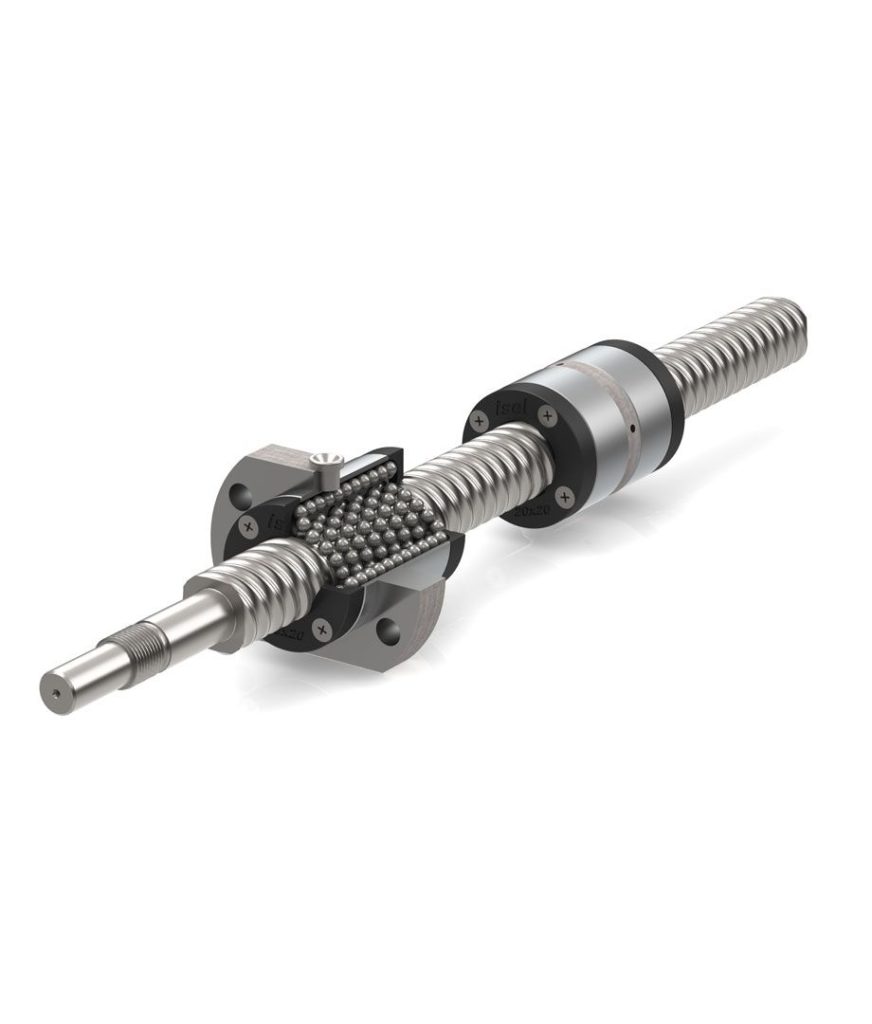

  • vite con chiocciola Chiocciola di scorrimento con flangia tonda di fissaggio per viti Ø 16, Ø 20, Ø 25mm ideale per carichi pesanti

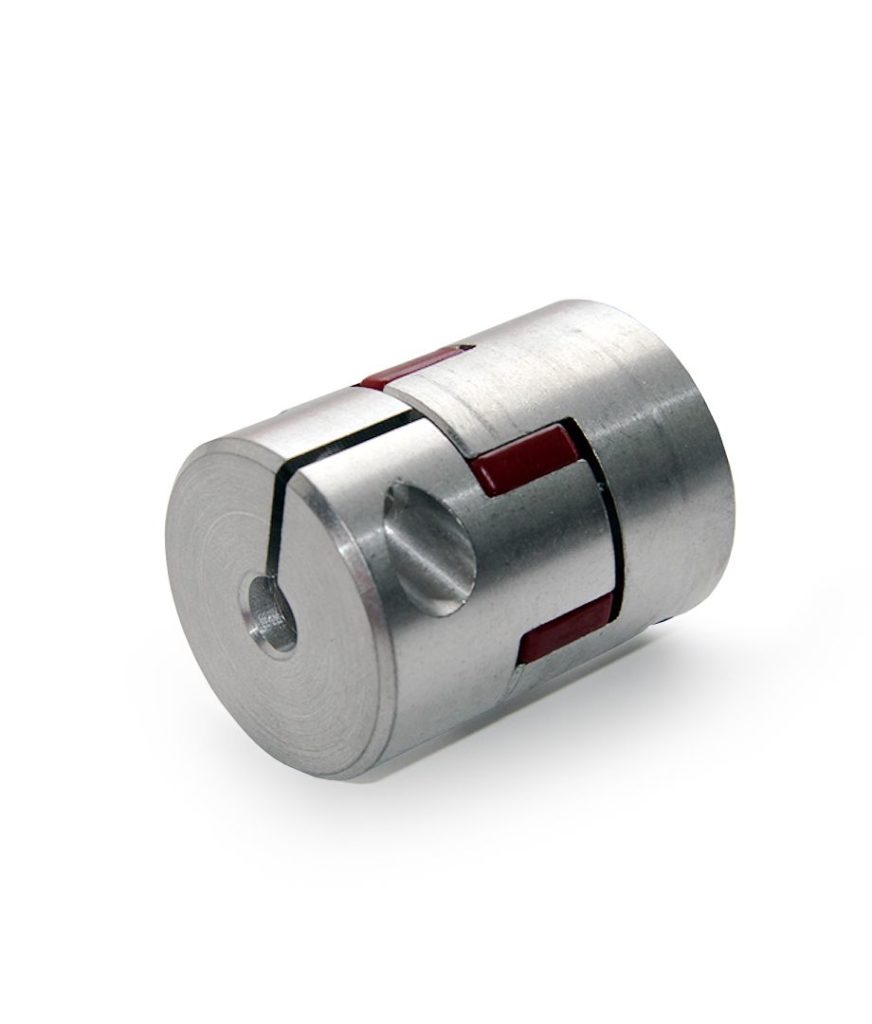

  • giunti elastico giunto elastico di accoppiamento per viti con raccordo 5>6mm, 4>7mm, 6,35>8mm, 8>8mm, 6>13mm, 9,52>8mm, 8>18mm.
