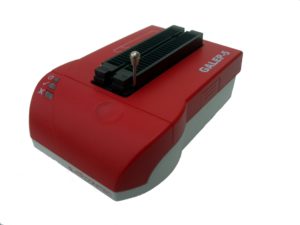

Programmatore universale GALEP 5

Il più famoso e popolare programmatore di memorie e micro, il GALEP, giunto oramai alla quinta versione, si connette al computer tramite la porta USB. Può funzionare sia come programmatore stand alone, oppure, se connesso ad un HUB USB insieme ad altri GALEP, può diventare un programmatore di tipo GANG multiplo se abbinato al software GALEP X

• Zoccolo DIL 48pin universale
• Programma la maggior parte dei componenti attivi dalla EPROM al Microcontrollore
• Collegamento USB 2.0
• Alimentazione tramite collegamento USB
• CPU 200 MIPS ARM-9
• RAM interna da 64 MB
• Tempi di programmazione estremamente brevi
• 3 Tensioni di programmazione fino a 25V
• Programmazione in bassa tensione fino a 1,3V
• Linux 2.6 installato

Il GALEP-5 ha un suo punto di forza nella velocità e nella sua portabilità, offre possibilità di impiego dal laboratorio di sviluppo, al service e tutte quelle applicazioni esterne in cui è necessario disporre di un programmatore portatile.
Grazie ai suoi tempi di programmazione estremamente brevi il Galep-5 può essere utilizzato anche in produzione. come strumento professionale di programmazione con un prezzo sorprendentemente basso.

Programmatore universale con zoccolo a 48 Pin e collegamento USB 2.0
Ideale per il laboratorio di sviluppo come tutte quelle applicazioni mobili o i casi di assistenza esterna al proprio laboratorio.
GALEP-5 è uno dei programmatori più veloci del mercato.
Programma un microcontroller MB91F467 di Fujitsu (8 Mb) in soli 19 secondi con il ciclo di programmazione/verifica.
Una NOR Flash da 256 Mb (28F256P30) viene programmata e verificata in 170 seconds.

 • Programma la maggior parte dei componenti attivi dalla EPROM, EEPROM, FLASH memory, serial EEPROM, NV-RAM, LPC, FPGA, PLD, EPLD, GAL, PALCE, PIC, Microcontroller (MCU) (oltre 71860 differenti device)
• Collegamento USB 2.0
• Alimentazione tramite collegamento USB
• CPU 200 MIPS ARM-9
• RAM interna da 64 MB
• Tempi di programmazione estremamente brevi
• 3 Tensioni di programmazione fino a 25V
• Programmazione in bassa tensione fino a 1,3V
• Linux 2.6 installato

48 HIGH-SPEED PIN DRIVERS
Il processore FPGA regola direttamente tutti i 48 Pindriver e gli algoritmi necessari alla programmazione del componente gestendo per ogni pin driver :
Logical high compreso 1.2V .. 5.0V
Logical input, compreso 0.5V … 5.0V
Tre tensioni di programmazione comprese tra 1.3V .. 25.0V
Tre resistenze commutabili di pullup e pulldown
Clock rate regolabile
Massa

GALEP 5 offre la possibilità di programmare molti componenti senza la necessità di acquistare numerosi adattatori, ed è la base per un sistema a costo contenuto.

ADATTATORI
Galep-5 può programmare tutti i componenti DIL fino a 48 Pin, con una larghezza da 300 a 600 MIL (circa 7,5 – 16mm), senza l’utilizzo di alcun adattatore.
Nei moderni circuiti elettronici vengono sempre più spesso utilizzati componenti SMD, sono disponibili adattatori universali per componenti fino a 48 Pin in diversi package.
Per adattatore universale si intende un adattatore in grado di programmare tutti i componenti disponibili con uno stesso package.
Meno adattatori significa avere meno costi.
Possiamo offrire anche adattatori per componenti con un numero di pin superiore a 48. In questi casi, in cui il numero dei pin del programmatore è inferiore a quello degli adattatori, si parla di adattatori specifici e quindi non universali.

IN SYSTEM PROGRAMMING
I segnali per la programmazione In-System Programming (ISP) sono disponibili con un adattatore o direttamente sullo zoccolo ZIF a 48 pin.
Con l’apposito adapter (multiboard adapter), il GALEP-5 può venire connesso sino a 32 schede MCU e programmarle simultaneamente !

SICUREZZA
Prima di ogni funzione, il GALEP verifica il consumo di energia, la correttezza del posizionamento e la presenza di tutti i pin del componente selezionato.
Questa funzionalità preserva da possibili danneggimaneti i componenti ed il programmatore.

JTAG DEBUGGER
Supporto JTAG: è possibile la cancellazione, la programmazione e la verifica di componenti con porta JTAG (joint test action group, IEEE Std. 1149.1). Sono supportati i seguenti formati: file SVF-Script in formato XSVF (Xilinx) e JAM Byte-Code Player (ALTERA).
Con il GALEP-5 si può fare il debug di tutit i microcontroller con interfaccia JTAG supportati da OpenOCD (On Chip Debugger) software – ARM7, ARM9, XScale, e Cortex-M3 MCUs. Il debug è semplice , basta inserire lo zoccolo di porgrammazione o attraverso il cavo adattatore ISP (maggiori dettagli su OpenOCD documentation). Potrete definire agoritmi di test per i test in-circuit di circuiti completi (Boundary Scan) per piccole produzioni di seriefor . This way your GALEP-5 becomes a complete development, test and production system!

UPDATE
Il software del GALEP viene costantemente aggiornato e reso disponibile senza costi aggiuntivi
