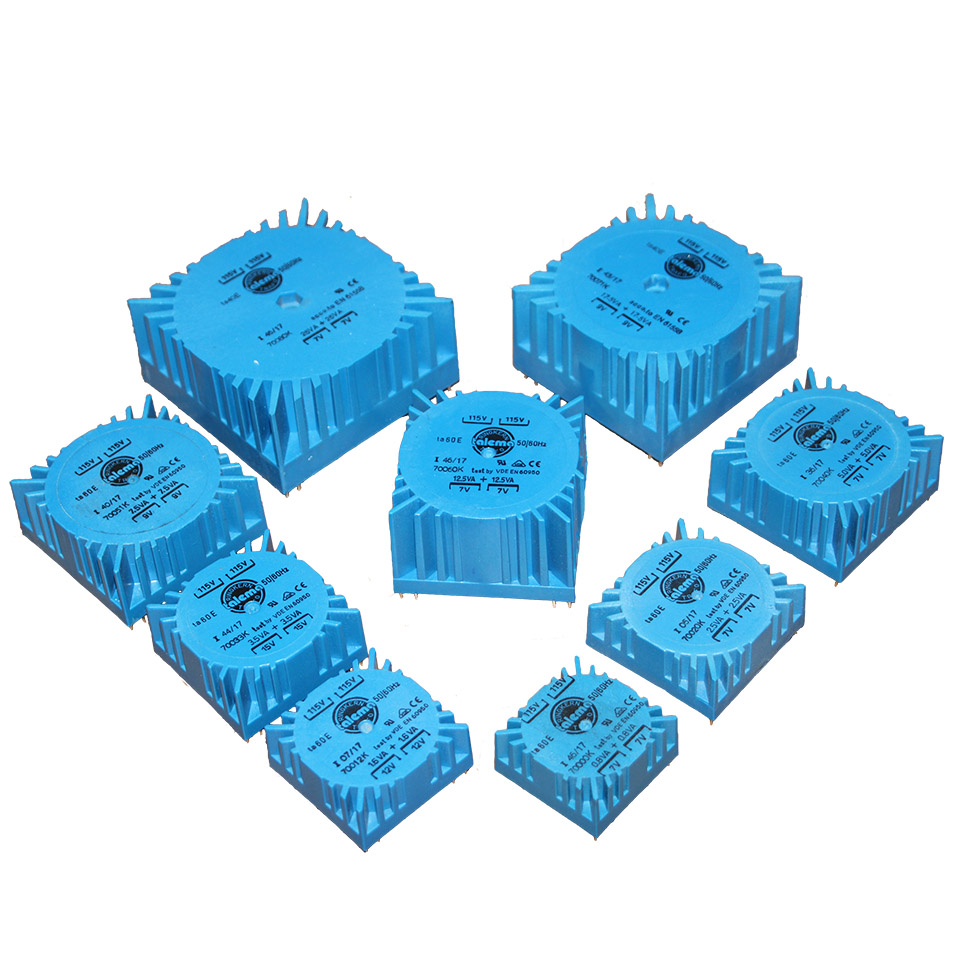

Trasformatori toroidali per il montaggio su scheda PCB serie 70000K e 72400K
Talema ha sviluppato una serie standard di trasformatori toroidali da circuito stampato incapsulati e resinati, con potenze che partono da 1,6VA sino ai 50VA.
Presentano la caratteristica di essere molto compatti e facilmente utilizzabili direttamente sul circuito stampato.
Non hanno fili di collegamento esterni da posizionare e possono anche venire bloccati meccanicamente sullo stampato tramite un dado annegato nella resinatura al centro del toroide.
Si prestano a tanti tipi di utilizzo, ma sono particolarmente apprezzati per il settore audio, medicale e dell’automazione.
Le loro caratteristiche principali sono :
- Doppio avvolgimento primario da 115V o 120V per il collegamento in parallelo o in serie
- Basso profilo – dimensioni ridotte e peso ridotto
- Facilità di montaggio sullo stampato e dado centrale filetto M4
- Tensione di prova Primaria – Secondaria 4,0 kV
- Temperatura ambiente di esercizio :
+60°C max. per la serie da 1,6-25 VA
+40°C max. per la serie da 35-50 VA - Flussi dispersi estremamente bassi
- Campi magnetici ridotti
- Rumore di funzionamento molto basso
- Isolazione certificata in classe A (105°C) rispetta i requisiti della classe EE (125°C)
- Approvato VDE EN 60950 ((Serie 70000K sino a 70065K)
- Approvato UL 5085 ((Serie 70000K sino a 70065K)
- UL riconosciuto UL62368-1 (Serie 700xxK e 724xxK)
- Approvato IEC secondo IEC62368-1 (Serie 700xxK e 724xxK)
