Alimentatori switching
Il passaggio dai sistemi di alimentazione lineare, con trasformatori 50/60Hz, verso i sistemi di alimentazione switching in alta frequenza, è sempre più conveniente.
Il passaggio viene semplificato di molto rispetto al passato e più il tempo passa più il costo dei moduli di alimentazione si riduce.
Sostituire il trasformatore lineare sui circuiti diventa molto semplice, in particolare nel caso dei trasformatori lineari in formato EI30.
Appositi moduli di alimentazione da 3W o meglio ancora da 5W di potenza, consentono di mantenere inalterato il PCB grazie al loro layout standardizzato
Sia in fase di progettazione di un prodotto, che anche nei casi di assistenza postvendita, basta semplicemente rimuovere il trasformatore e bypassare tutta la parte di stabilizzazione della tensione a valle del trasformatore lineare (ponte raddrizzatore, condensatori e stabilizzatore), per ottenere una affidabile fonte di alimentazione stabilizzata e protetta dai corto circuiti.
Zettler Magnetics

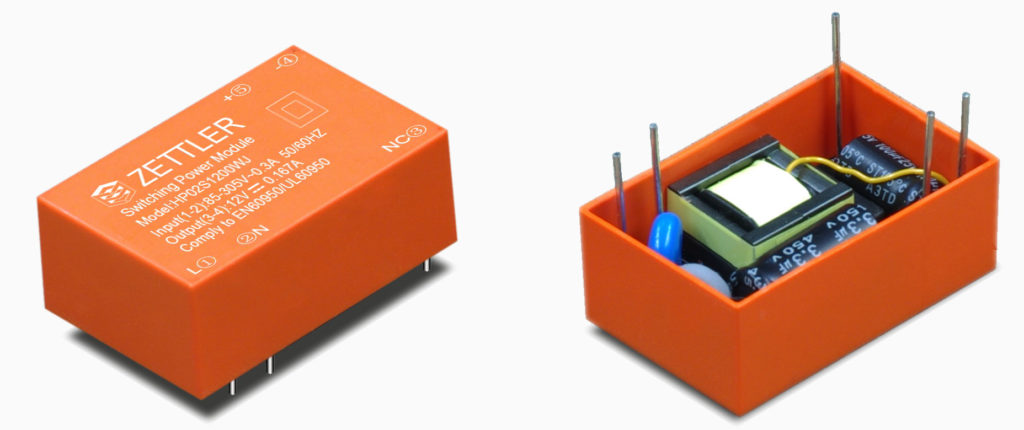

Una serie di economici ed affidabili moduli AC>DC con ingresso universale e in un blocco compatto da circuito stampato.
Ideali per l’utilizzo in tanti settori a bassa potenza, come il settore dell’illuminazione a LED, piccoli apparati audio, termostati, piccoli elettrodomestici ed applicazioni industriali di controllo.
Zettler ha uno stabilimento produttivo situato a Xiamen che è specializzato nella produzione di avvolti su nuclei in ferrite e trasformatori lineari di alimentazione.
Una divisione interna è stata dedicata allo sviluppo ed alla produzione di moduli di alimentazione switching di piccola potenza e da circuito stampato, per la sostituzione diretta, dove possibile pin-to-pin, degli alimentatori realizzati con un trasformatore lineare.
I moduli di alimentazione hanno un range esteso di tensioni di ingresso che vanno da 85Vac sino a 305Vac (serie HP).
Possono lavorare a temperature da -25°C sino a +85°C (serie HP) mantenendo inalterata la loro potenza di uscita ed hanno un assorbimento in standby inferiore a 0,1W (serie ZP)
Le potenze disponibili sono da 1W-2W-3W-5W-10W-15W-20W sino ai 30W (a breve disponibile).
I moduli di alimentazione consentono un MTBF di 300.000 ore (serie ZP) o 1.000.000 di ore a 25°C e 70% di umidità (serie HP).
Entrambe le famiglie di prodotto sono omologate VDE e UL.
HP
| Serie | Dimensioni (LxWxH) | Certificati | CE |
|---|---|---|---|
| 1 Watt High Performance Series with Zero Crossing | 33.7×22.2×15.0mm | TUV / UL | Available |
| 1 Watt High Performance Series | 33.7×22.2×15.0mm | TUV / UL | Available |
| 2 Watt High Performance Series | 33.7×22.2×15.0mm | TUV / UL | Available |
| 3 Watt High Performance Series | 37.0×24.0x15.0mm | TUV /UL | Available |
| 10 Watt Wide Input Voltage Series | 55.2×35.2×25.5mm | TUV/UL/CB | Available |
ZP
| Serie | Dimensioni (LxWxH) | Certificati | CE |
|---|---|---|---|
| 3 Watt Mini Series Single Output | 25.0×25.0x16.0mm | TUV/UL/CB | Available |
| 3 Watt Series Single Output without Fuse | 23.9×23.0x18.0mm | TUV /UL | Available |
| 5 Watt Single Output Precision Series | 32.1×27.1×19.3mm | TUV /UL | Available |
| 10 Watt Series Single Output | 55.2×35.2×25.5mm | TUV/CB | Available |
| 15 Watt Series Single Output | 52.4×27.2×24.0mm | TUV/UL/CB | Available |
| 15 Watt Series Single Output | 52.4×27.2×31.0mm | TUV/UL/CB | Available |
| 20 Watt Series Single Output | 52.4×27.2×24.0mm | TUV/UL/CB | Available |
| 20 Watt Series Single Output | 52.4×27.2×31.0mm | TUV/UL/CB | Available |
ZP (For EV charger and industrial application)
| Serie | Dimensioni (LxWxH) | Certificati | CE |
|---|---|---|---|
| 15 Watt Series Single Output(For EV charger) | 52.4×27.2×24.0mm | TUV/UL/CB | Available |
| 15 Watt Series Single Output(For EV charger) | 52.4×27.2×31.0mm | TUV/UL/CB | Available |
| 20 Watt Series Single Output(For EV charger) | 52.4×27.2×24.0mm | TUV/UL/CB | Available |
| 20 Watt Series Single Output(For EV charger) | 52.4×27.2×31.0mm | TUV/UL/CB | Available |
Egston
Azienda Austriaca del gruppo Yageo, specializzata nella produzione di prodotti avvolti, cablaggi ed alimentatori switching.
Qui presentiamo i moduli di alimentazione di potenza realizzati su specifica del Cliente, anche con omologazione elettromedicale.

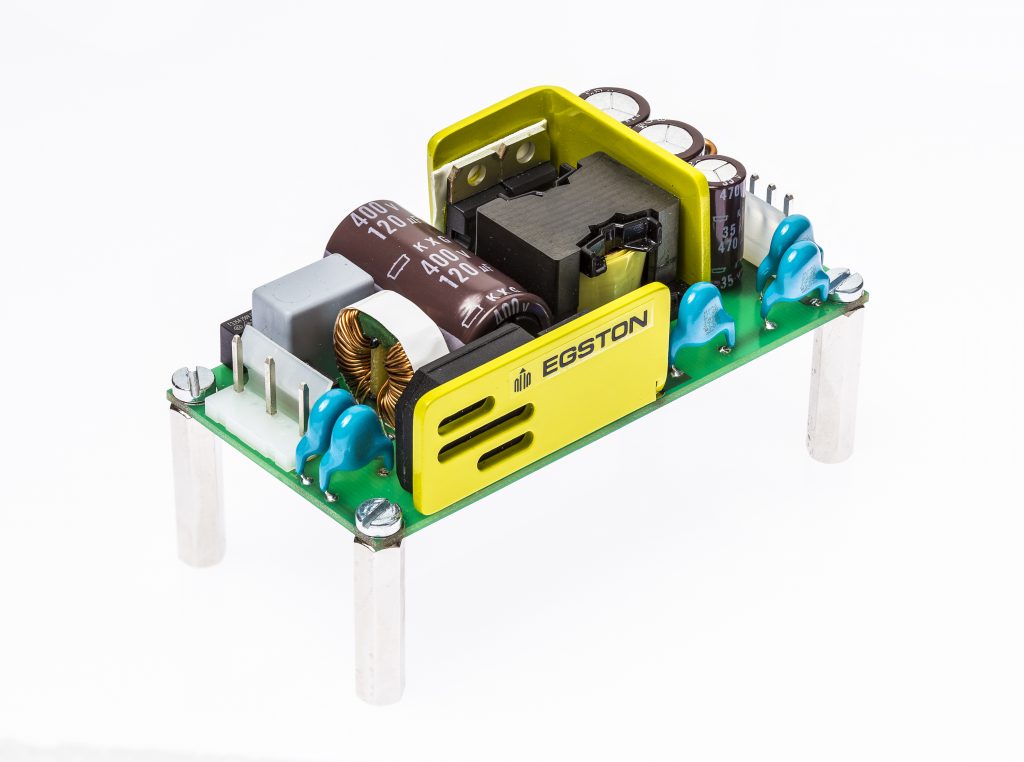

Una famiglia di alimentatori open frame con potenza 30W/3A 5-24Vdc, 60W/5A 12-24Vdc, 120W/10A 5-24Vdc e 150W/12,5A 12-24V.
Prodotti con omologazione per gli apparati informatici IT (EN 60950–1), casalinghi (EN 60335–1) e per apparati medicali (EN 60601–1 2xMOPP)
Temperature di lavoro da -20 sino 50°C/ 70°C con declassamento della potenza.
Efficienza: EuP II / DOE Level VI
MTBF: 320.000 ore a 50°C di temperatura ambiente
