Il primo multimetro ESD al mondo

In un mondo in cui tutto diventa sempre più digitale e intelligente, abbiamo constatato che la tecnologia di misurazione ESD è in notevole ritardo, questo nonostante il fatto che gli impianti di produzione, dove la protezione ESD è fondamentale, realizzino prodotti tecnologicamente sofisticati.

La tecnologia di misurazione ESD deve essere facile e intelligente !
Dove vengono creati prodotti tecnologicamente all’avanguardia,
anche le attrezzature interne devono essere all’avanguardia.

Dimentica i fogli con gli appunti, i tanti valori misurati, gli elenchi dei test che bisogna effettuare, le ore passate a riepilogare tutto, i tanti apparati da portare in giro nell’azienda, i tanti apparati da far calibrare periodicamente ecc.

Questo è il passato – Passa al futuro !

Con EPA SafeAssure, il primo multimetro ESD al mondo, portiamo la tecnologia di misurazione ESD nell’era digitale: facile, precisa, in rete e orientata al futuro.

Un unico dispositivo per tutte le misurazioni ESD. Sostituisce tutti i precedenti dispositivi di misurazione. Non sono più necessarie configurazioni complicate, né dispositivi diversi per le diverse attività di misurazione: basta accenderlo, misurare ed in un’attimo si ottengono i risultati.

Abbiamo sviluppato un design che non è solo pratico, ma anche elegante, di alta qualità ed ergonomico. Leggero, robusto e perfettamente bilanciato, si adatta perfettamente alla mano per misurazioni precise senza alcun problema.

intelligente, flessibile a prova di futuro !

Con EPA SafeAssure stiamo inaugurando una nuova era nella misurazione ESD. Il nostro innovativo sistema è costituito da un’unità base che può essere adattata in modo flessibile a diverse applicazioni.

Al posto della classica scelta, in base alle categorie degli strumenti di misura, abbiamo optato per una unica struttura semplice, orientata all’applicazione basandoci sui metodi di misura. Il sistema è modulare e può essere ampliato gradualmente, per la massima efficienza e semplicità d’uso.

Utilizzo professionale in laboratorio del multimetro EPA ESD

Con il multimetro ESD EPA SafeAssure avrai una soluzione completa per tutte le misurazioni ESD, un’interfaccia utente intuitiva rende le misurazioni più rapide e facili che mai.
E’ lo strumento ideale per l’uso professionale nei laboratori e nell’area EPA.

• Applicazione professionale dedicata ai responsabili ESD
• Funzionamento intuitivo: facile da capire e utilizzare
• Misurazioni facili, rapide e precise

Grazie al tracciamento integrato delle risorse, le misurazioni possono venire impostate scelte per un campo applicativo specifico. Il dispositivo confronta automaticamente i valori misurati con le specifiche standard, fornendo una chiara dichiarazione di conformità e documenta di tutte le misurazioni.

Il risultato è un concetto di misurazione ESD assolutamente sicuro e comprensibile, ben studiato, pratico ed efficiente!

La soluzione all-in-one include:

• una unità base con teraohmmetro integrato
• il nostro esclusivo misuratore di campo con testa di misura per applicazioni di misurazione direttamente sul campo, connesso in modalità wireless tramite Bluetooth
• una coppia di elettrodi da 2,50 kg secondo IEC DIN EN 61340-5-1, -4-1, -2-3, -4-5
• elettrodo ad anello
• elettrodo a due punti ed elettrodo manuale
• set di monitoraggio della piastra di carica
• gruccia in teflon e due elettrodi a manicotto
• tamburo avvolgicavo
• cavi di prova e accessori
• morsetti a bocca di coccodrillo

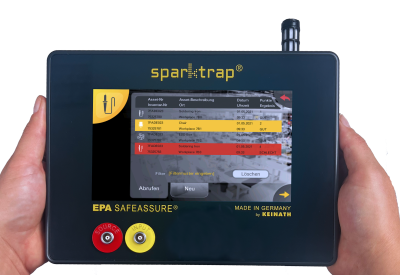

Monitoraggio software delle risorse

Registrazione e documentazione delle misurazioni ESD

Asset Tracking Tool è un componente software aggiuntivo opzionale per tutti i moduli del nostro sistema, consente la facile registrazione e gestione delle risorse operative dell’EPA mediante tag RFID. Questo strumento intelligente garantisce un’assegnazione chiara e una documentazione completa dei punti di misura e dei valori misurati: ideale per creare un piano di programma di controllo ESD verificabile.

Tracciabilità nel lungo termine

EPA SafeAssure consente una valutazione rapida e accurata della conformità agli standard, di apparecchiature, materiali e processi nella produzione e lavorazione dei componenti elettronici.
Grazie ai modelli di valutazione integrati, si ottiene una chiara dichiarazione sulla conformità alla norma direttamente sul luogo di misura, senza complesse elaborazioni successive o valutazioni manuali delle curve di misura.

Valutazione intelligente dei dati di misura per la massima sicurezza

A seconda della norma e del compito di misurazione, vengono utilizzati diversi modelli di valutazione. Mentre in alcuni casi sono sufficienti semplici test dei valori limite, analisi più complesse, come il test walk-in, richiedono calcoli più approfonditi. In questo caso, l’EPA SafeAssure tiene automaticamente conto della valutazione conforme allo standard.
Questa gestione intelligente garantisce che i valori misurati possano essere registrati, confrontati e monitorati per un periodo di tempo più lungo con il minimo sforzo. In questo modo si garantisce che la conformità delle strutture operative agli standard sia sempre tracciabile e documentata in modo a prova di audit.

Precisione e conformità garantite con misurazioni eseguite secondo gli standard internazionali

EPA SafeAssure ti supporta nel rispetto e nella generazione della documentazione delle misure di protezione ESD in conformità con gli standard vigenti.

• Tera ohmmetro secondo DIN EN 61340-2-3
• Prova di calpestio secondo DIN EN IEC 61340-4-5
• Monitor con piastra carica secondo DIN EN 61340-4-7
• Misurazione dei rivestimenti per pavimenti secondo DIN EN 61340-4-1
• Misurazione dell’abbigliamento secondo DIN EN 61340-4-9

Il misuratore di campo intelligente

Cosa include un multimetro ESD ben progettato? Naturalmente un misuratore di campo intelligente! Il nostro nuovo misuratore di campo, coniuga la tecnologia più avanzata con un design ergonomico e leggero, per il massimo comfort e la massima precisione.

• Sensore di distanza integrato, calcolo automatico della tensione dall’intensità di campo misurata
• Meccanismo di misurazione wireless e rimovibile, per raggiungere senza sforzo ogni oggetto da misurare
• Design ergonomico, leggero e comodo da maneggiare

Grazie a questo innovativo misuratore di campo, misurare l’intensità di campo è più facile che mai. Massima flessibilità, minima complessità: per una misurazione ESD intelligente!

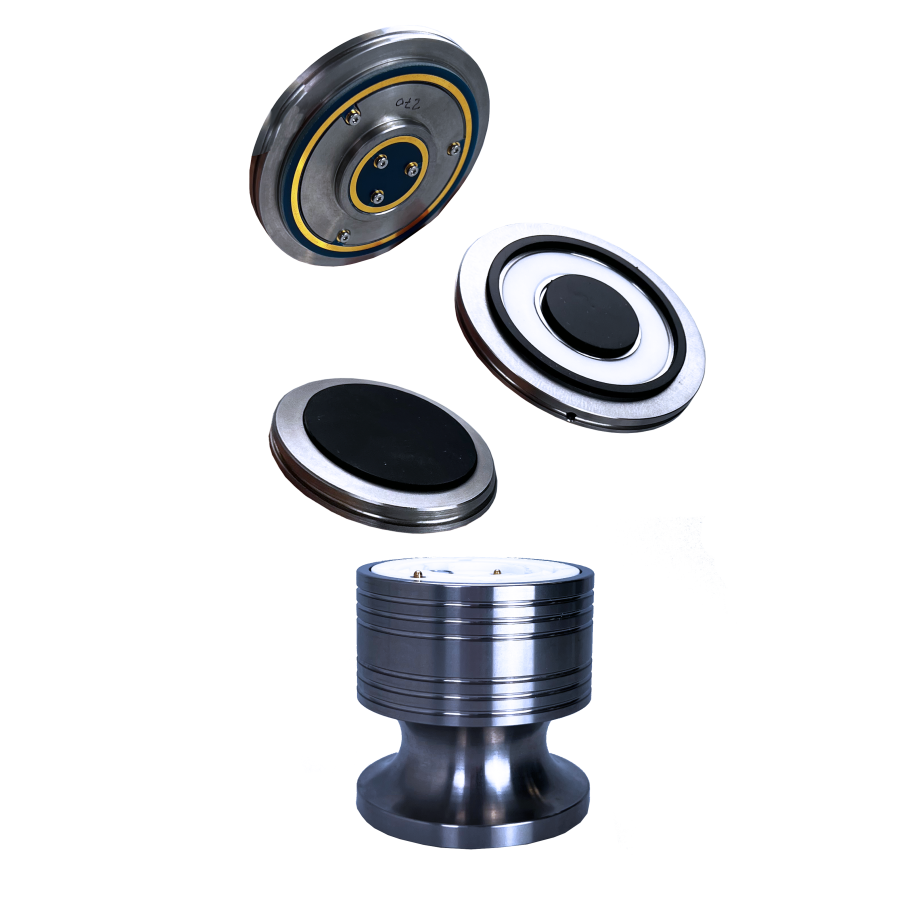

Coppia di elettrodi innovativa

Abbiamo anche rielaborato radicalmente i classici elettrodi di misura dei dispositivi più vecchi, per creare una soluzione più pratica e flessibile per l’utente combinando le due piastre di elettrodi intercambiabili in un unico sistema!

• Elettrodo standard per misurazioni standard
• Elettrodo ad anello per applicazioni speciali

Grazie all’attacco magnetico, le piastre degli elettrodi possono essere sostituite in un attimo, rendendo la gestione delle misurazioni molto più semplice e comoda.

EPA SafeAssure Tutte le varianti del dispositivo e i kit di misurazione a colpo d’occhio

Grazie alla struttura modulare e alla tecnologia innovativa, offriamo diverse varianti di dispositivi e kit di misurazione personalizzati consentendo di trovare la soluzione ottimale per ogni applicazione !
Qualunque siano le tue esigenze, EPA SafeAssure e i suoi kit di misurazione associati, garantiscono misure efficienti, precise e semplici nella tua area protetta ESD !

Il cuore di EPA SafeAssure è il dispositivo di misura HRM

Cosa comprende la versione base:

L’unità base comprende tutti gli elettrodi di misura necessari per un’ampia gamma di misurazioni. A seconda delle esigenze, l’unità base può essere ampliata con i kit di misurazione necessari. Questa versatilità rende il nostro dispositivo di misura ESD lo strumento ideale per un’ampia gamma di applicazioni.
Tutte le misurazioni vengono effettuate esclusivamente con funzionamento a batteria per garantire la massima flessibilità e indipendenza nell’utilizzo.

Il dispositivo HRM comprende:

• EPA SafeAssure il dispositivo di base
• coppia di elettrodi da 2,50 kg secondo IEC DIN EN 61340-5-1, -4-1, -2-3, -4-5 con piastra elettrodo ad anello a due zone ed elettrodo normale
• elettrodo a due punti
• avvolgicavo
• cavi di prova e accessori
• alimentatore

Kit di misura per le misurazioni di cariche elettrostatiche Field Kit

Modulo di espansione 1 – per la misurazione della carica elettrostatica

Il Field Kit 1 è il primo stadio di espansione per la misurazione della carica ionica ed il suo decadimento in modo preciso e senza contatto. Contiene il nostro esclusivo misuratore da campo, che aderisce lateralmente all’unità base grazie ai magneti integrati, garantendo una manipolazione confortevole e la massima facilità d’uso collegandosi in modalità wireless tramite Bluetooth al dispositivo

Il kit E-Field include:

• misuratore di campo
• testa di misura
• elettrodo manuale
• cavo di misura e accessori

Kit di misura per misure di scarica Kit di decadimento

Modulo di espansione 2 – per misure di scarica

Il Decay Kit 2 estende l’EPA SafeAssure con la capacità di misurare il decadimento delle cariche. Contiene tutti gli accessori per le misurazioni “SEM” (Static Energy Measurement) e “CPM” (Charge Plate Monitor) per eseguire analisi precise.

Con il Decay Kit 2 puoi trasformare EPA SafeAssure in un sistema per analisi ESD complete: preciso, conforme agli standard e facile da usare.

Il Decay Kit 2 include:

• piastra CPM grande e piccola
• mensola per il misuratore di campo
• grucce in teflon
• morsetti a coccodrillo
• due elettrodi a manicotto

Il modulo di espansione Decay Kit 2 può essere utilizzato solo insieme al modulo Field Kit 1, poiché il misuratore di campo è necessario per la configurazione della misurazione CPM.

Misurazione ESD semplice come mai prima d’ora.

Con EPA SafeAssure abbiamo optato ancora una volta per un’interfaccia utente semplice e intuitiva.
La guida utente intuitiva a schermo, è supportata da pittogrammi chiari e comprensibili che garantiscono un facile utilizzo. Grazie a questa struttura intuitiva, le misurazioni possono essere eseguite in modo rapido e preciso. L’interfaccia grafica é stata progettata per essere comprensibile per tutti gli utenti, indipendentemente dalle loro conoscenze pregresse.

Qualità nel più piccolo dettaglio.

Con EPA SafeAssure, puntiamo sulla qualità sin dall’inizio, non solo per quanto riguarda i nostri strumenti di misurazione e gli accessori tecnologici. I cavi di prova, l’avvolgicavo e tutti gli altri componenti sono stati studiati dal punto di vista funzionale, ma sono stati anche adattati al dispositivo dal punto di vista estetico.
I nostri accessori sono più di una semplice aggiunta, si tratta di un prodotto di qualità progettato consapevolmente, che soddisfa gli standard più elevati.
Offriamo una soluzione che non è solo affidabile e robusta, ma anche esteticamente gradevole e si integra perfettamente nell’aspetto generale del nostro sistema di misurazione.

Una rivoluzione nella misurazione ESD Il design

Design moderno, eccellenza ergonomica e tecnologia sofisticata, EPA SafeAssure si integra in modo ottimale con i nostri strumenti di misura EPA Sparktrap GateKeeper. Ogni dettaglio è stato progettato pensando alla semplicità d’uso, la forma ergonomica e la disposizione intuitiva dei comandi, assicurano una maneggevolezza semplice e confortevole, perfetta per l’uso quotidiano.

• prodotto in Germania
• massima qualità e sostenibilità
• utilizzo di materiali di alta qualità
• robusto e durevole
• frontale in vetro e display touch
• collegamenti in acciaio inossidabile massiccio
• magneti potenti per un fissaggio sicuro
