Profilo scanalato PT

ISEL

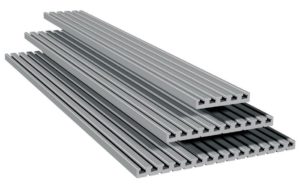

Profilo scanalato in alluminio affiancabile

I profili scanalati di precisione PT25 e PT50 di isel garantiscono una perfetta e precisa area di serraggio per tutte la applicazioni di misura, scansione e per lavorazioni CNC.  Questo profilato pieno e rettificato permette l’affiancamento di più barre senza distorsioni di planarità e passo, garantendo stabilità e precisione, per questa ragione il piano scanalato della serie PT è adatto e utilizzabile su tutte le macchine, qualsiasi sia la loro dimensione e per tutte le automazioni industriali.

I profili della serie PT25 e PT50 possono venire forniti in barre da 3 metri di lunghezza oppure tagliati con misure standard o misure personalizzate.
Sono disponibili con larghezza della barra da 125mm, 250mm o 375mm per il modello PT25, oppure 250mm e 375mm per il modello PT50
Lo spessore è di 20mm.

Le lunghezze standard disponibili sono :
400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1800, 2000, 2500, 3000 mm.

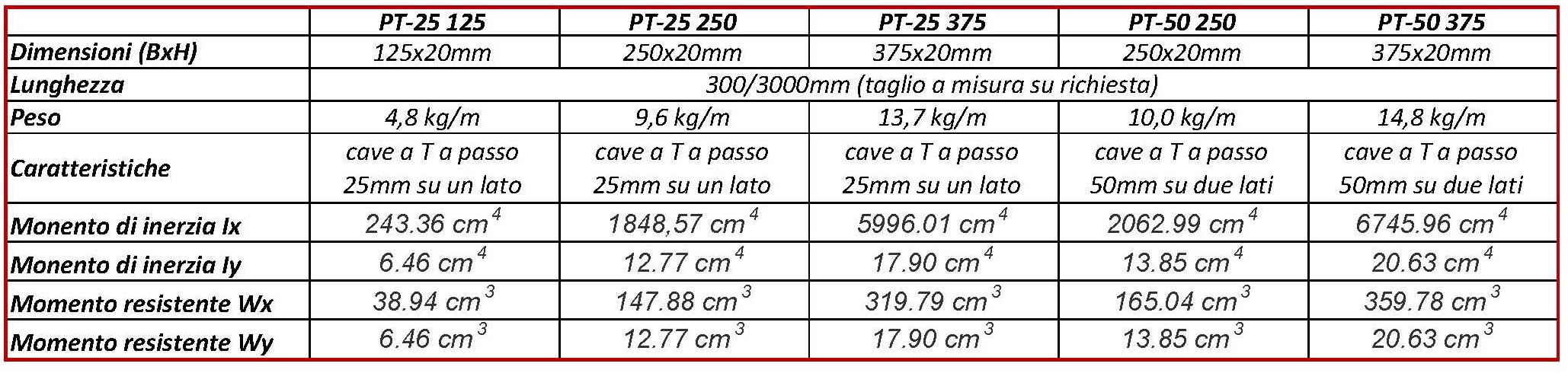

Dati tecnici e disegni meccanici

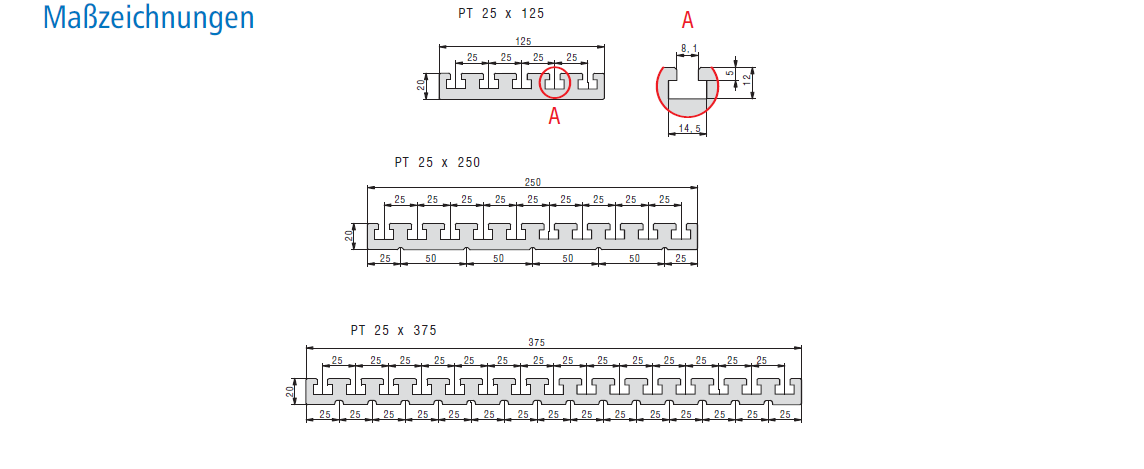

Profilo scanalato PT25

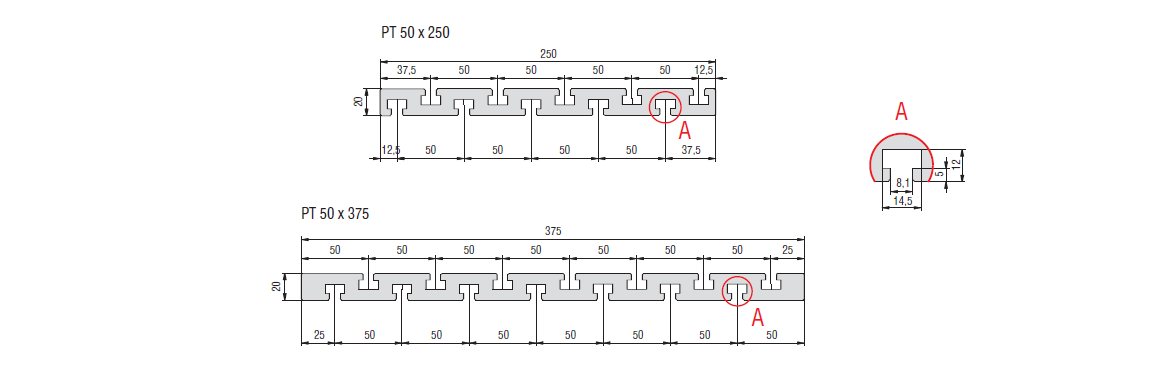

Profilo scanalato PT50

Accessori
