Negli ultimi anni l’utilizzo di soluzioni saldanti e di rework, per la tecnologia SMT, ha elevato le esigenze operative dei tecnici, sempre più in difficoltà per le dimensioni sempre più ridotte dei componenti e per la complessità dei circuiti da realizzare sia in laboratorio come anche nella fase produttiva delle schede.
Da alcuni anni WELLER ha presntato sul mercato la sua stazione WXS che consente una vasta possibilità di rework grazie alla molteplicità e versatilità delle punte disponibili, ma per quanto riguarda componenti complessi come ad esempio i BGA, esisteva unicamente la stazione WQB4000 per il loro corretot rework.

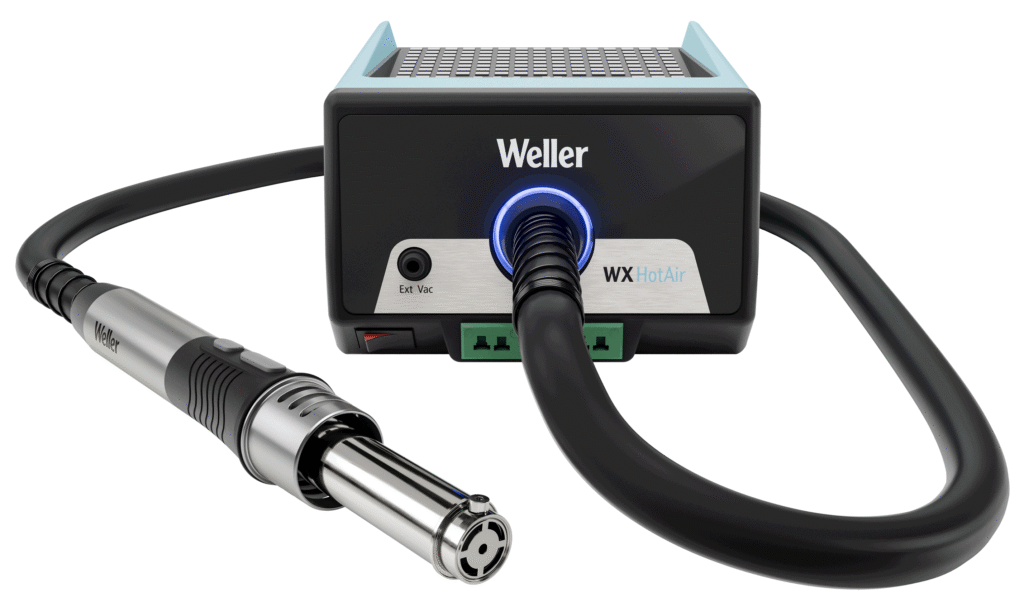

Non sempre il costo di un sistema del livello della WQB4000 o superiore, era giustificato. Per consentire rilavorazioni complesse WELLER ora presenta la WXHotAir, una innovativa unità di rilavorazione ad aria calda da 900W di potenza.
Per il corretto posizionamento dei componenti, offre un sistema integrato per la movimentazione aspirata dei componenti ed un monitoraggio costante tramite termocoppia.
In abbinamento al software opzionale per Windows, garantisce processi di rilavorazione trasparenti grazie alla possibilità di creazione del profilo termico assicurando profili stabili e ripetibili nel tempo.
Tramite il software dedicato, si ha un monitoraggio in tempo reale dei 2 sensori di tipo K, consentendo di ottenere grafici dell’andamento della temperatura, la gestione degli utenti e l’archiviazione dei dati relativi ai tanti progetti in corso, garantendo la massima trasparenza, sicurezza e tracciabilità dell’intero processo di rilavorazione e sopra tutto consentendo risultati riproducibili anche a distanza nel tempo.
Le prestazioni termiche costanti e la precisa regolazione del flusso d’aria da 1 a 90 Lt/min con temperature impostabili tra 50 e 600 °C consente lavorazioni precise con corretti profili termici,
Grazie ai suoi 900W di potenza, consente un trasferimento termico affidabile, ideale per quei circuiti stampati con elevato contenuto di
rame e elevata massa termica
All’interno dello stilo ad aria calda, convivono due sistemi, uno di aspirazione che consente tramite l’ugello, il recupero del componente direttamente durante la rilavorazione, il secondo invece legato alla generazione del flusso dell’aria.

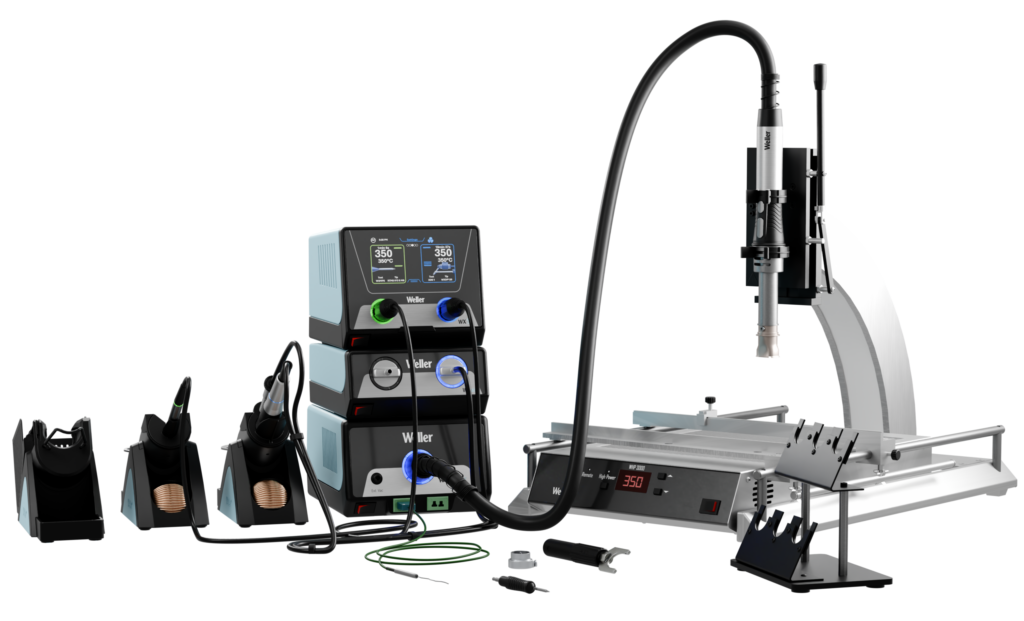

Inoltre un secondo canale esterno consente di abbinare n sistema di aspirazione aggiuntivo esterno per la rilavorazione anche tramite il kit WRK

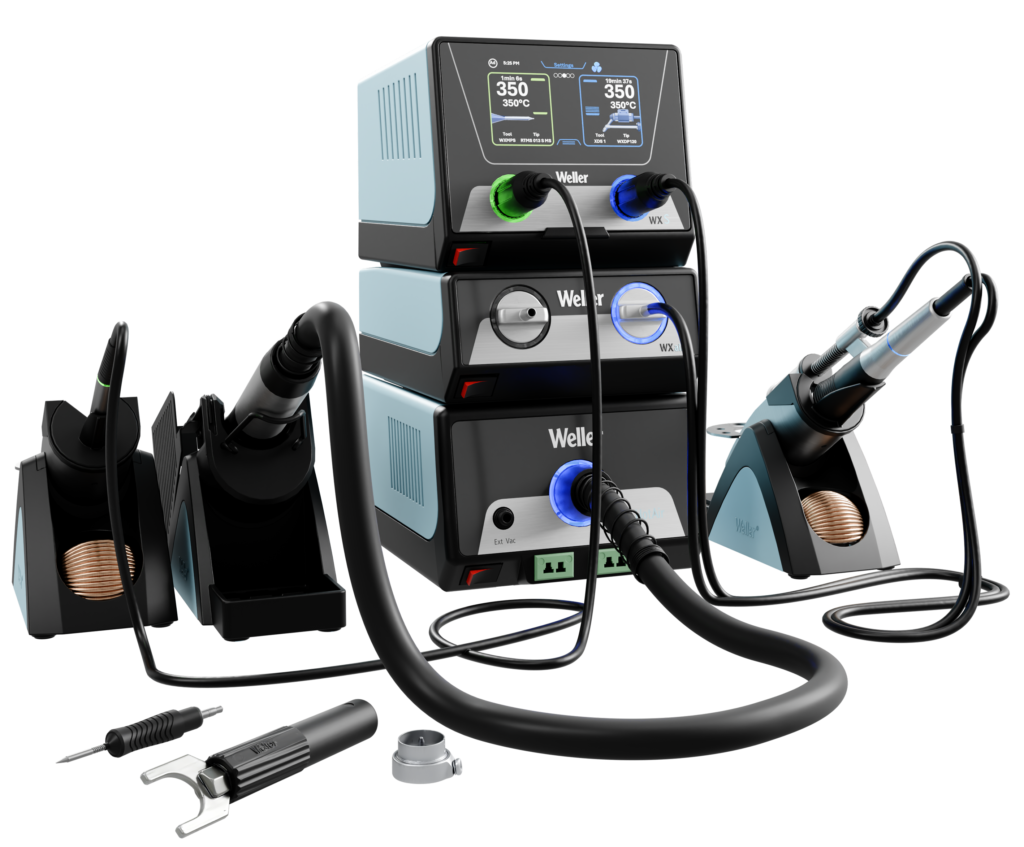

Il sistema è completamente autonomo, ma in abbinamento alla WXSmart diventa un vero e proprio centro completo di reworking che con la WXAir consente anche il reworking del PTH.
I singoli componenti sono impilabili uno sopra l’altro in modo da consentire di salvare spazi utili
